Владельцам легковых автомобилей не всегда понятны проблемы водителей КамАЗов, конструкция которых несколько отличается от строения «меньших братьев». Однако это совсем не означает, что проблемы и неисправности таких машин менее значимы и не требуют внимания. Поэтому в данной статье на примере автомобиля КамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля – тормозного узла.

  • Как устроена тормозная система КамАЗ
  • Основные причины неисправности тормозной системы
  • Возможные неисправности тормозной системы и их устранение

Как устроена тормозная система КамАЗ

—>Тип тормозной системы КамАЗа не похож на аналогичную составляющую легковых транспортных средств. Прежде всего, стоит отметить, что на этих грузовиках устанавливаются сразу четыре тормозные системы: основная (или, как ее еще называют, «рабочая»), запасная, стояночная и вспомогательная. Все они имеют общее строение (включая механизмы и детали), однако работают отдельно друг от друга. Таким образом, даже при полном выходе из строя одной из систем, водитель все равно сможет остановить многотонное транспортное средство практически в любых условиях.

Кроме того, КамАЗы также оборудуются новейшими тормозными устройствами, которые способны управлять работой всех видов тормозов, и специальными приборами для аварийного растормаживания стояночного тормоза. Разберем составляющие тормозной системы данного грузового автомобиля более детально.

Тормозная система КамАЗа

Основной (или рабочий тормоз) – создан для управления транспортным средством в процессе его движения. Он обладает пневматическим двухконтурным приводом, который оказывает раздельное воздействие на передние колеса и элементы задней колесной тележки.

Главными рабочими составляющими тормозной камеры КамАЗа являются колодки и барабан, а управление тормозом выполняется при помощи нажатия соответствующей педали.

Читать статью  Схема топливной системы ваз 2110 инжектор

Обратите внимание! В большинстве случаев причиной рабочих сбоев тормозных систем служат повреждения колодок и барабанов, так как именно они в процессе работы испытывают наибольшие нагрузки (при зажатой педали колодочные тормоза давят на барабан, замедляя тем самым движение транспортного средства).

Запасная тормозная система КамАЗа применяется для остановки или замедления движения автомобиля при появлении любых неисправностей в работе основной системы. «Запаска» совмещена со стояночным тормозом (присутствуют общие узлы и механизмы) и состоит из четырех пружин энергоаккумулятора, двух воздушных баллонов, защитного, перепускного (двухканального) и ускорительного клапанов, тормозного крана, шлангов и трубопроводов. Этот вид тормозной системы активизируется с помощью рычага, управляющего стояночным тормозом, при горизонтальном расположении которого обе системы находятся в неактивном состоянии, а его вертикальное положение вызывает работу стояночного тормоза. Любое промежуточное расположение указанной детали задействует запасную тормозную систему.

Работа вспомогательной тормозной системы КамАЗа основывается на энергии, скатывающейся под уклоном машины, а для торможения задействуется силовой агрегат транспортного средства (торможение двигателем). Несмотря на то, что звучит все это достаточно запутанно, принцип работы здесь несложный.

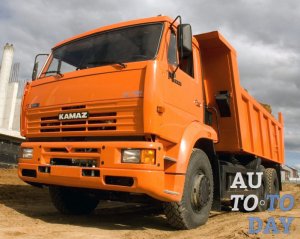

КамАЗ

Когда водитель нажимает специальную кнопку (она находится на полу, возле рулевой колонки), сжатый воздух от тройного (защитного) клапана перемещается в тормозные цилиндры, управляющиеся дросселями, которые перекрывают путь отработанным газам. В этот момент прекращается и подача топлива, а мотор начинает выполнять обязанности компрессора: давление отработанных газов воздействует на колодки и барабан КамАЗа, за счет чего и происходит торможение.

Помимо описанных тормозных систем грузовиков, в них также предусмотрена система аварийного расторможения, которая обеспечивает сжатие энергоаккумуляторных пружин, срабатывающих при применении стояночного или запасного тормоза. Для того чтобы задействовать именно эту систему, нужно нажать на кнопку, расположенную на приборной панели, или же открутить специальные аварийные винты пружин энергоаккумуляторов (механический способ активации аварийного растормаживания).

Стояночный, запасной и рабочий тормоза используются для управления тормозными механизмами на всех колесах грузовика. В свою очередь, эти механизмы задействуются с помощью тормозных камер типа 24, размещенных на передней оси, и аналогичных деталей типа 20, которые находятся на среднем и заднем мостах (представляют собой единое целое с пружинными энергоаккумуляторами).

Читать статью  Виды подвесок: зависимая и независимая, в чем разница и какая лучше

В процессе движения КамАЗа, под воздействием давления воздуха, силовые пружины энергоаккумуляторов пребывают в сжатом состоянии, но как только в цилиндры попадает воздух, они активизируют работу тормозных механизмов колес задней тележки.

Интересный факт! В зависимости от модели, КамАЗы могут весить от 5 до 8 тонн, а если к автомобилю прилагается прицеп, тогда общий вес достигает 10-15 тонн.

Основные причины неисправности тормозной системы

Тормозной механизм КамаЗа

К основным причинам неисправностей тормозной системы КамАЗа можно отнести не одно действие, но наиболее распространенными являются следующие: рабочий отказ пневмосистемы, нарушение регулировок, утечки сжатого воздуха из пневмопривода вследствие отсутствия герметичности в местах соединения гибких шлангов и трубопроводов, о чем свидетельствуют светящиеся лампы предупредительных сигналов и зуммер.

Помимо этого, среди причин появления неисправностей в работе тормозных систем КамАЗа также стоит выделить неправильно отрегулированный регулятор давления, засорение трубопроводов на участке между регулятором давления и блоком защитных клапанов, неисправный двойной защитный клапан, деформирование его корпуса, как результат чрезмерной затяжки крепежных элементов, неполадки в работе тройного защитного клапана или засорение питающих трубопроводов.

Также не стоит сбрасывать со счетов возможность неисправности двухстрелочного манометра, тормозного крана, нарушение регулировки регулятора давления, превышение допустимой величины хода штоков тормозных камер и неисправность ускорительного клапана или крана, управляющего стояночным тормозом. Кроме того, вполне вероятно, что проблема кроется в неисправности пружинных энергоаккумуляторов, тормозных механизмов задней тележки или неверной регулировке привода регулятора тормозных сил.

Важно! Какой бы ни была проблема, при поиске неисправностей лучше использовать схемы пневматического привода тормозных систем, где условно отмечены тормозные аппараты и соединяющие их трубопроводы.

Возможные неисправности тормозной системы и их устранение

Правильное определение причины неисправности – это половина дела на пути к успешному ремонту тормозной системы КамАЗа. Но нужно еще понимать, что и как ремонтировать. Так, например, если не заполняются (или заполняются очень медленно) ресиверы пневмосистемы, значит, необходимо заменить сам ресивер, обеспечить герметичность соединений и отрегулировать регулятор давления.

Читать статью  Как предотвратить коррозию кузова автомобиля: эффективные способы и рекомендации

Под капотом

Если же при заполненной пневмосистеме КамАЗа часто срабатывает регулятор давления, то тут вопросы появляются к герметичности магистрали на участке между регулятором давления и блоком защитных клапанов или в контурах I и II, расположенных после тормозного крана. В этом случае достаточно устранить образовавшуюся течь.

Также неисправность тормозной системы нередко выражается в неэффективном торможении или его отсутствии при полностью зажатой педали. Решением проблемы может стать устранение утечки воздуха в контурах I и II, находящихся после тормозного крана.

Неэффективное торможение или отсутствие торможения запасной или стояночной систем свидетельствует о превышении допустимой величины хода штоков тормозных камер, регулировка которых избавит вас от появившихся неприятностей.

Вполне возможен и такой вариант, когда при монтаже рукоятки крана управления стояночной системой в горизонтальное положение, транспортное средство никак не растормаживается. Чаще всего это результат нарушения регулировки привода тормозного крана, и его регулировка должна устранить указанную неисправность.

Не менее распространенной проблемой считается и отсутствие торможения при активации вспомогательной тормозной системы, что является результатом превышения допустимой величины хода штоков тормозных камер, утечки воздуха из патрубков III-го контура или из атмосферного вывода ускорительного клапана. Также вполне вероятно, что подобная неисправность вызвана заеданием заслонок механизмов вспомогательной системы, либо утечкой воздуха из магистрали вспомогательной системы. Решение проблемы предусматривает регулировку штоков, ликвидацию течей, разборку и промывку всех составляющих элементов вспомогательной системы.

Знаете ли Вы? Большая масса грузовиков КамАЗ не помешала им десять раз побеждать в трансконтинентальном ралли Дакар. Это и не удивительно, ведь изготовленный на основе КамАЗа бронеавтомобиль «Тайфун» способен разгоняться до 80 км/час, и даже выдерживает отрыв одного колеса (равновесие сохраняется благодаря специальной подушке безопасности).
